创建图纸

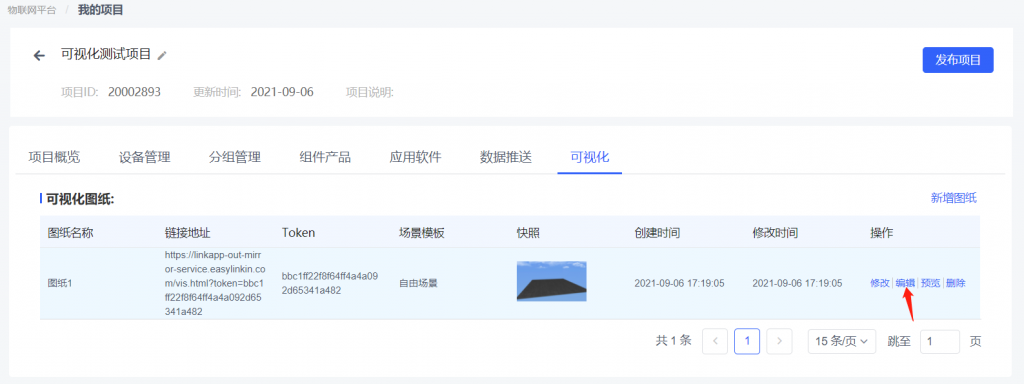

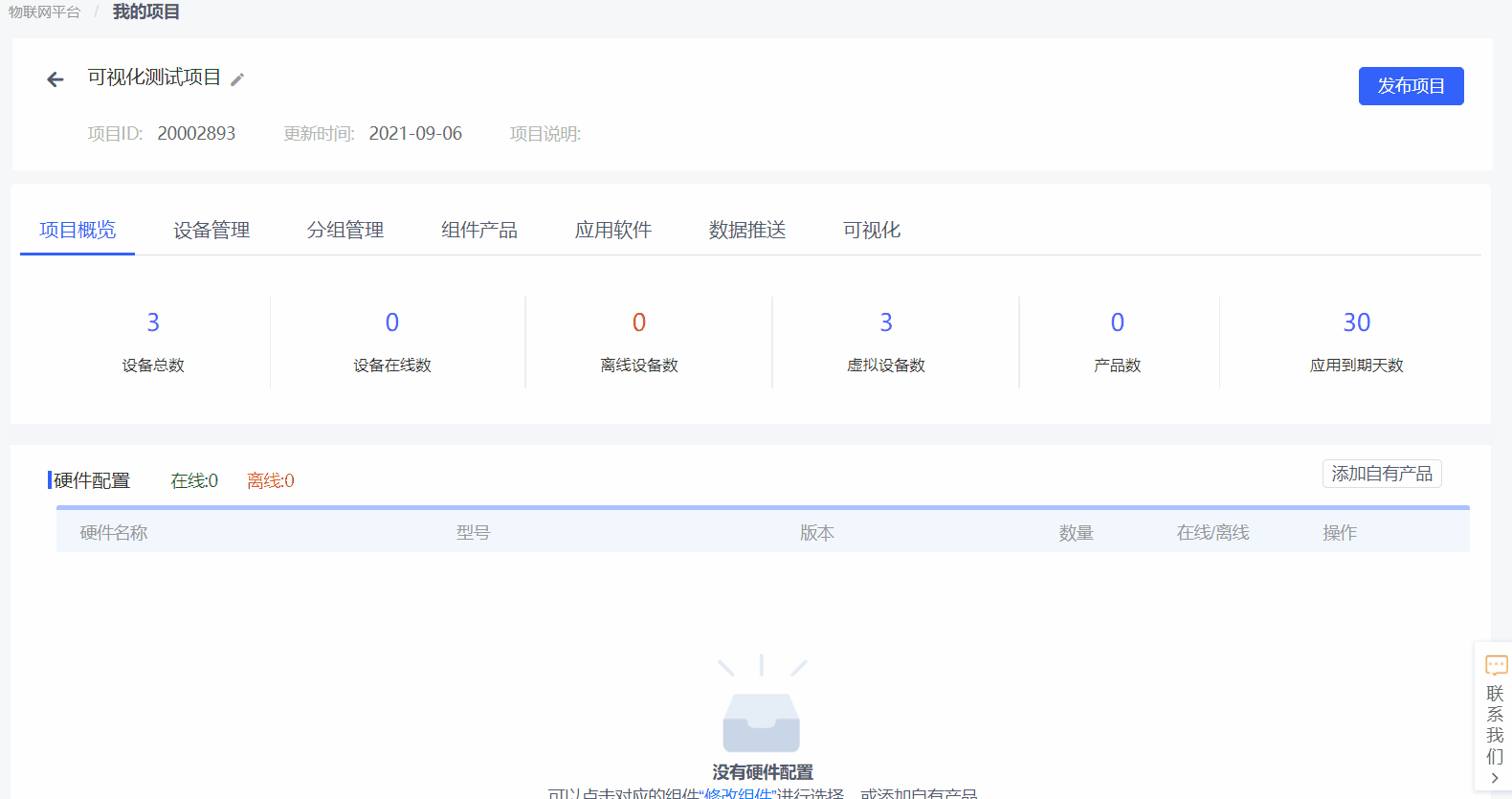

LinkOS平台项目编辑页面，选择可视化页签，通过自由场景新增图纸：

编辑图纸

即可创建一张属于该项目的可视化图纸，点击“编辑”：

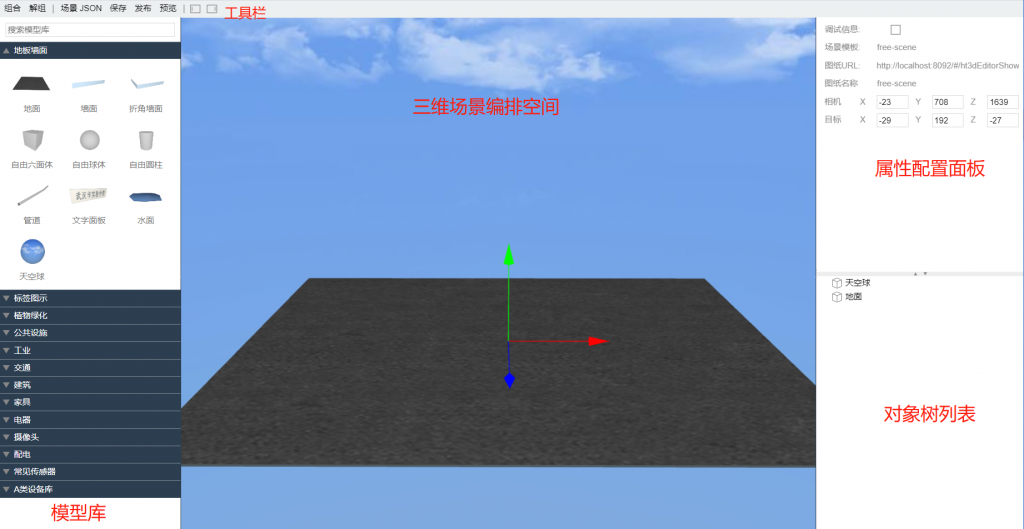

进入编辑页面，场景中只有2个初始对象：天空球，地面

接下来，便可充分发挥您的想象力，开启个性化孪生场景自由搭建之旅。

摆放模型对象

搜索和拖放

支持按模型名称模糊搜索：

选中某个模型，往场景内拖放，即可生成一个三维对象：

位置和缩放

编辑器三维坐标系由x，y和z三个轴线构成，x轴正方向朝右，y轴正方向朝上，z轴正方向朝向屏幕外。 系统的旋转采用右手螺旋法则。

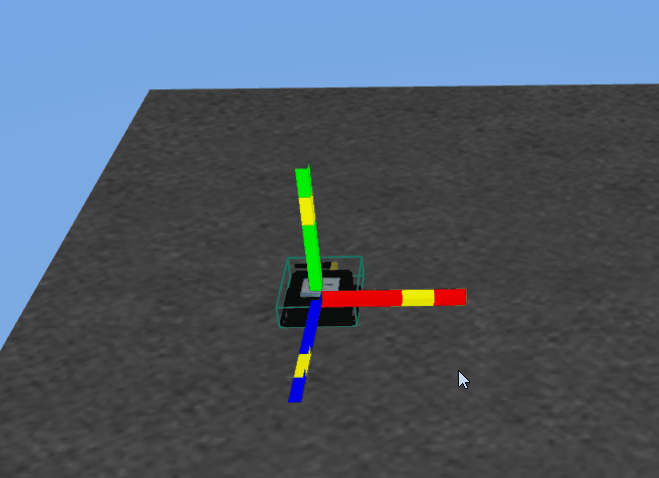

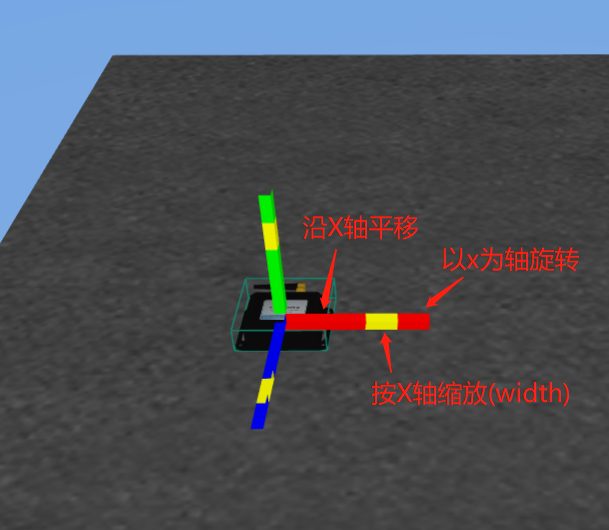

3D编辑器内的图元对象可以随意在x,y,z空间坐标方向上移动、旋转、缩放，通过鼠标拖拽三段式辅助线可以轻松操作：

当鼠标不在三段线上拖拽图元对象时，可以自由在xz（即水平面）上移动

组合和解组

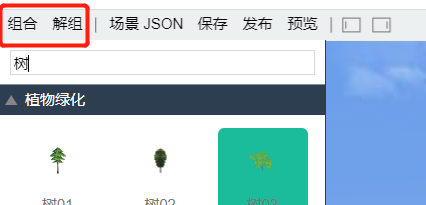

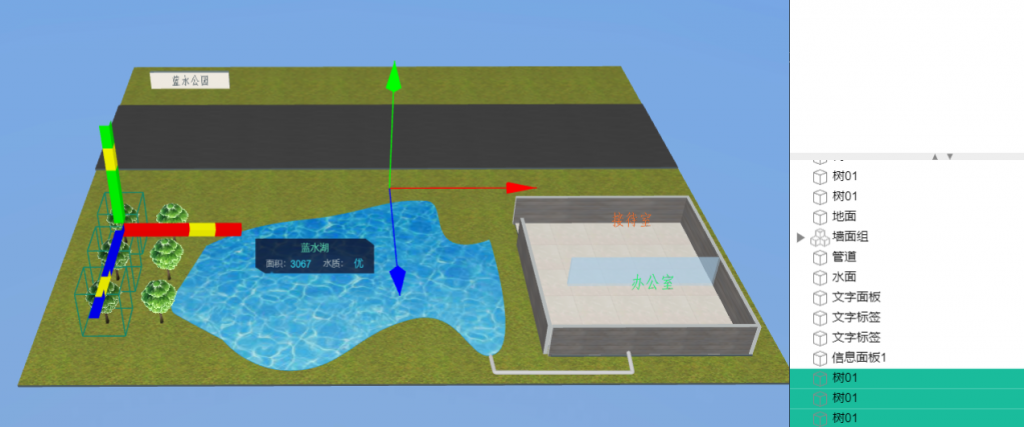

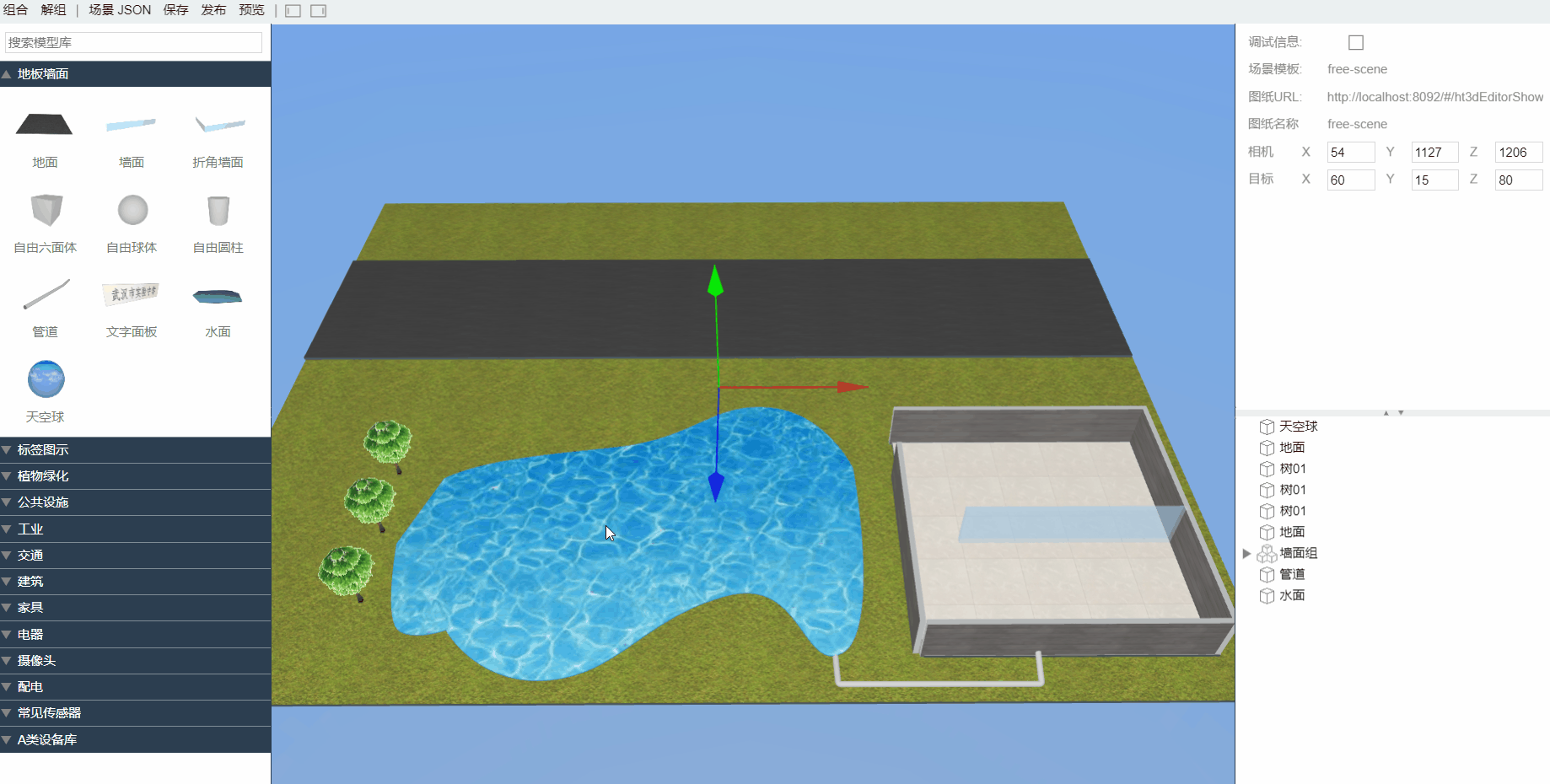

通过工具栏的组合，解组功能，可以将多个图元对象组合起来，形成组合对象，以便统一调整位置和大小：

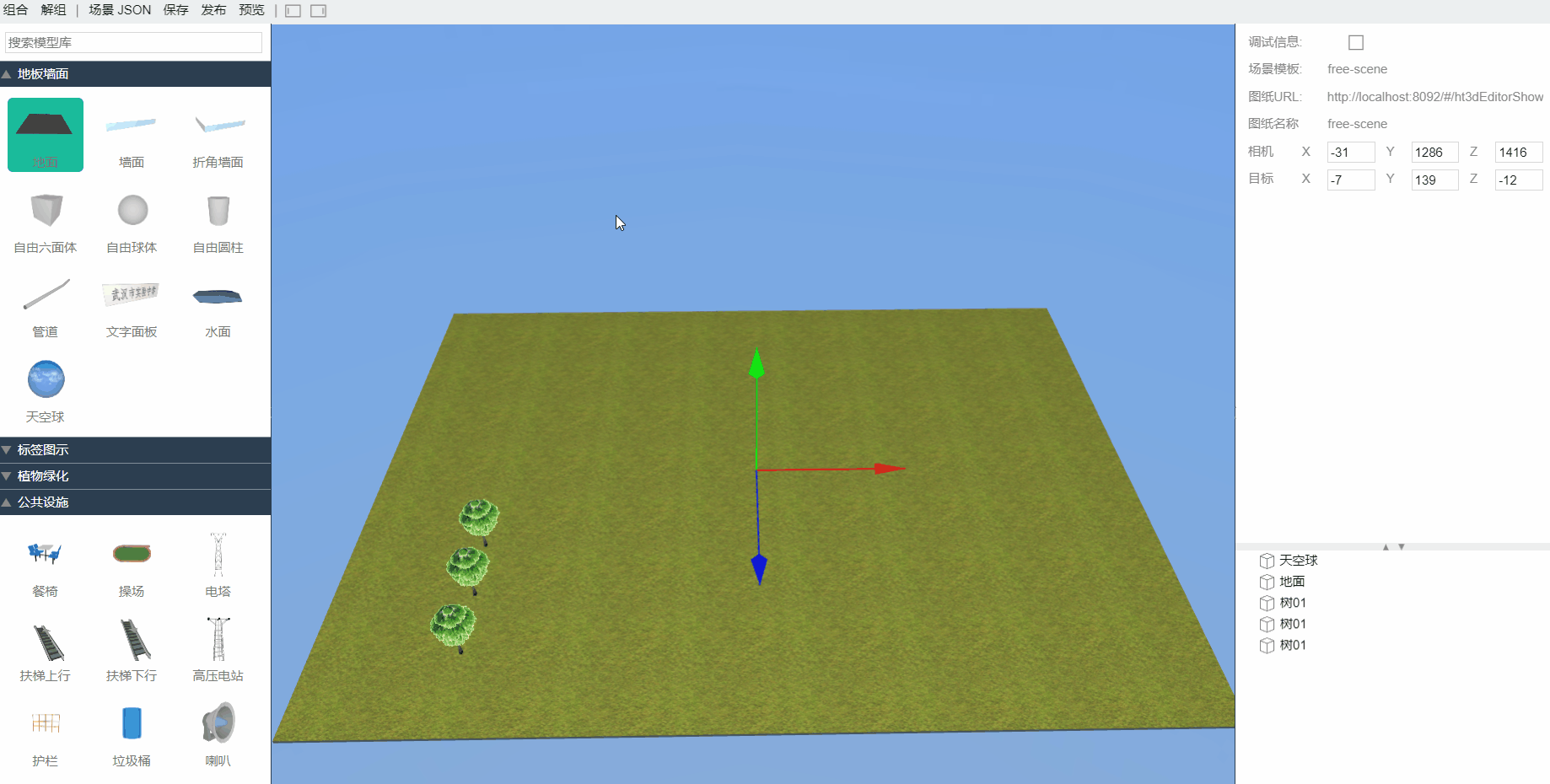

示例动画：

按住Ctrl键，可选中多个对象

复制和粘贴

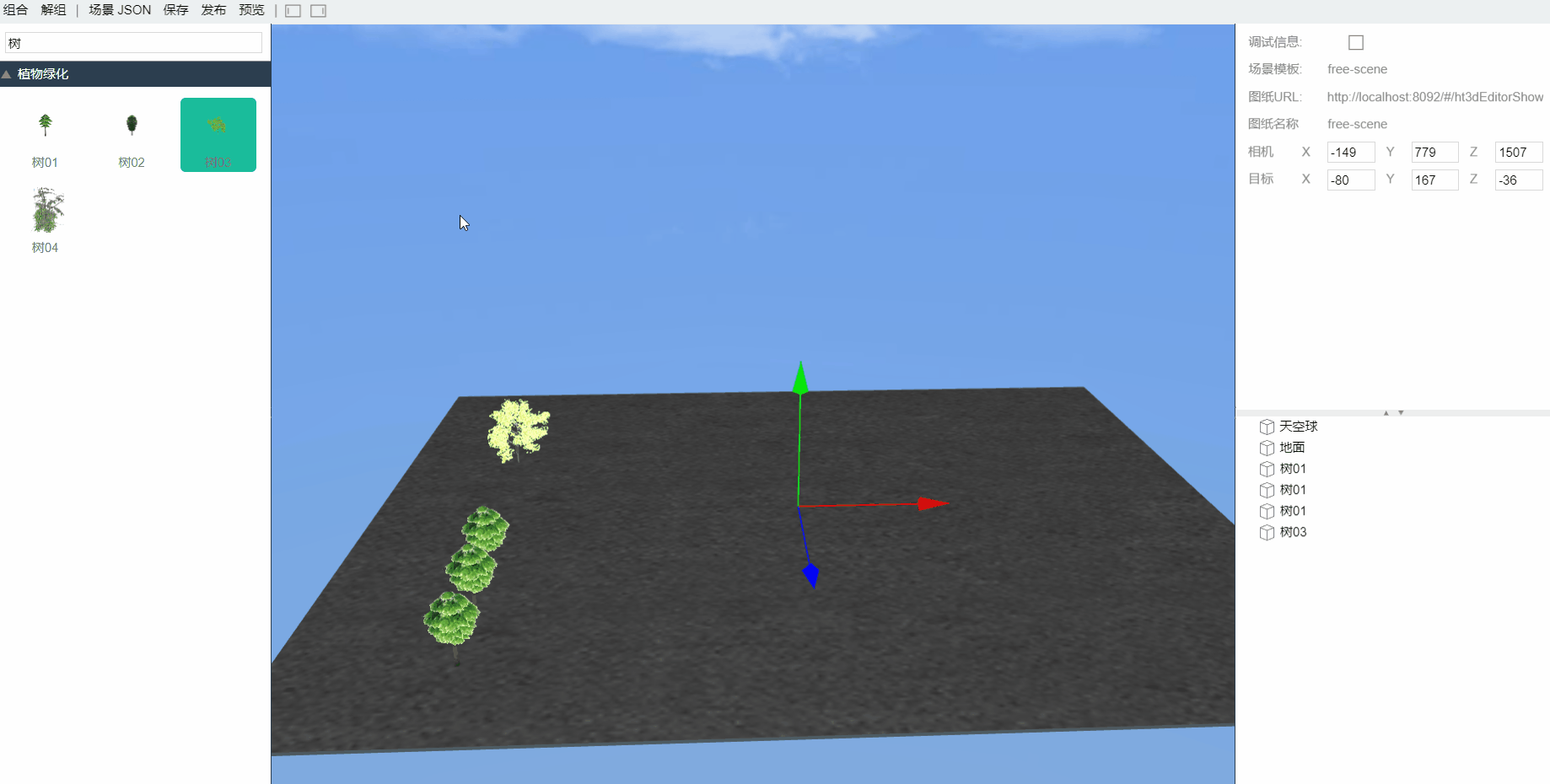

选中一个或多个对象后，支持Ctrl+C复制，Ctrl+V粘贴，复制出的对象和原始对象坐标一致，一般再用平移轴调整位置：

自由六面体

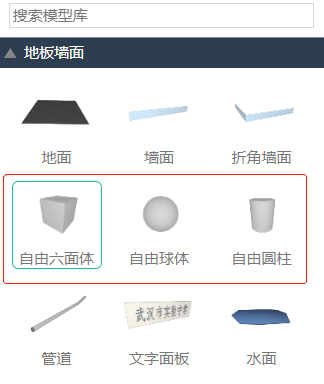

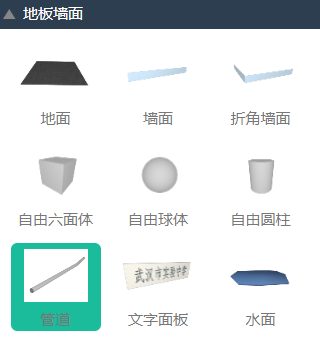

编辑器内置了几类通用几何体，包括自由六面体、自由球体、自由圆柱：

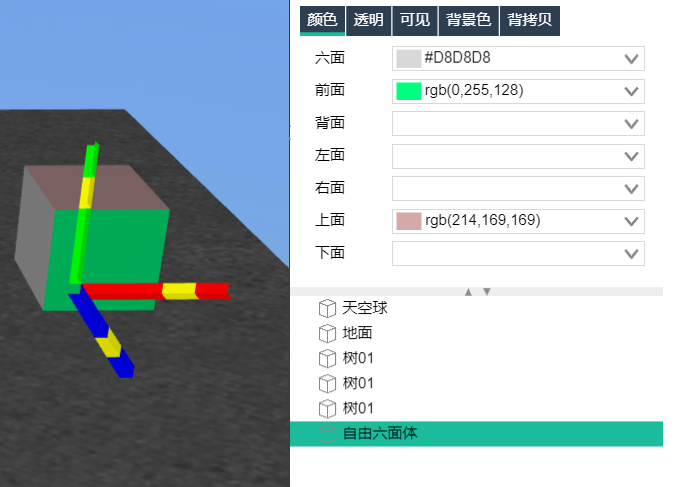

支持对它们的表面颜色、透明度、可见性、内部面等进行细粒度的设置：

配置对象属性

地板

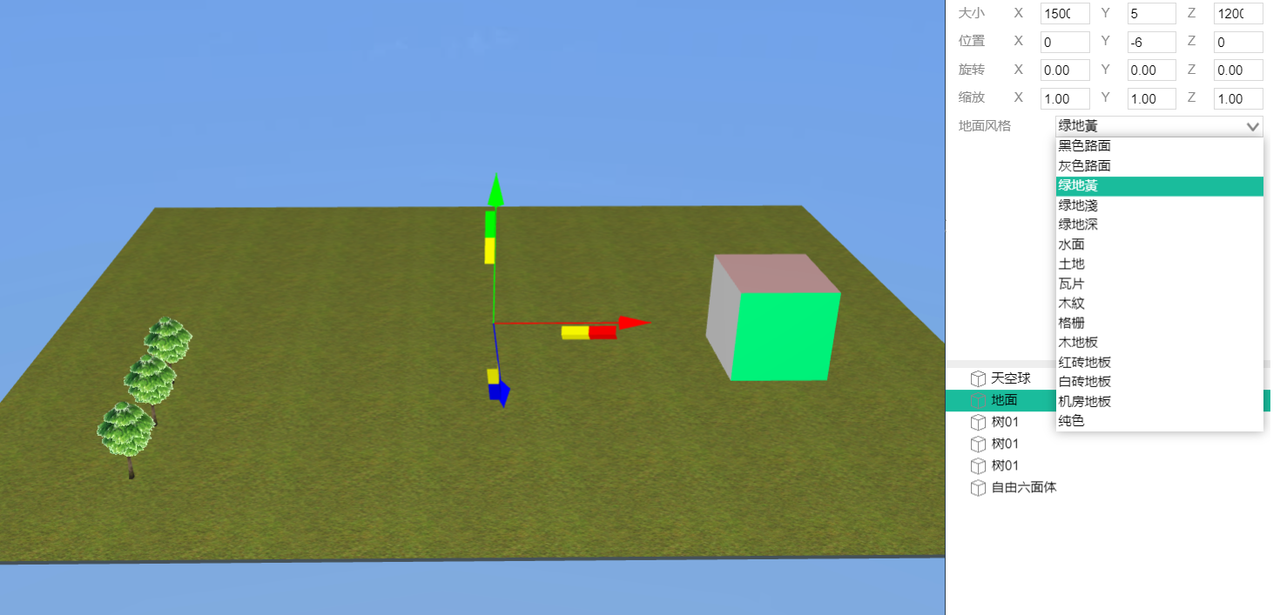

内置数十种常见地板材质，以及纯色配置。场景模板默认的地面可以直接修改风格：

也可以拖放新增地板：

墙面

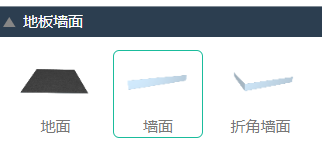

提供了2种墙面模型：单边墙面、双边直角墙面，可组合为任意的房间、楼层墙面：

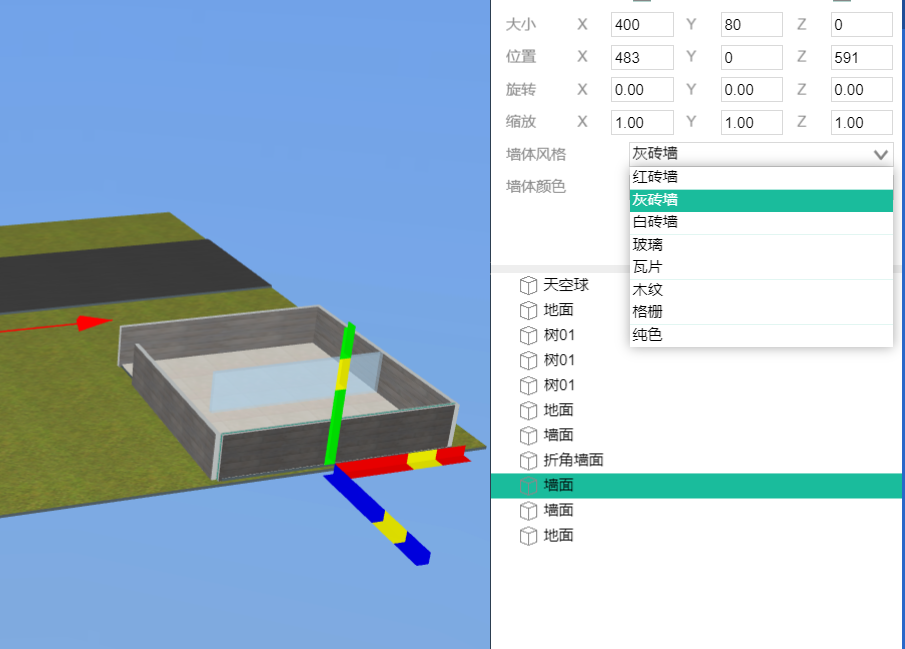

墙面贴图也支持多种内置风格：

管道

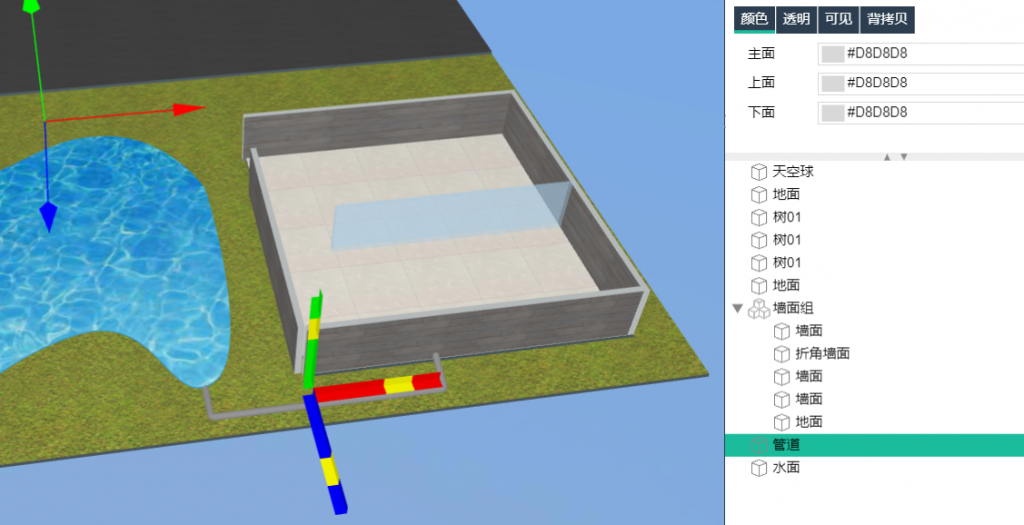

管道一般出现在工业场景中，用于连接设备。管道没有固定的形态，需要在Shape编辑器中绘制

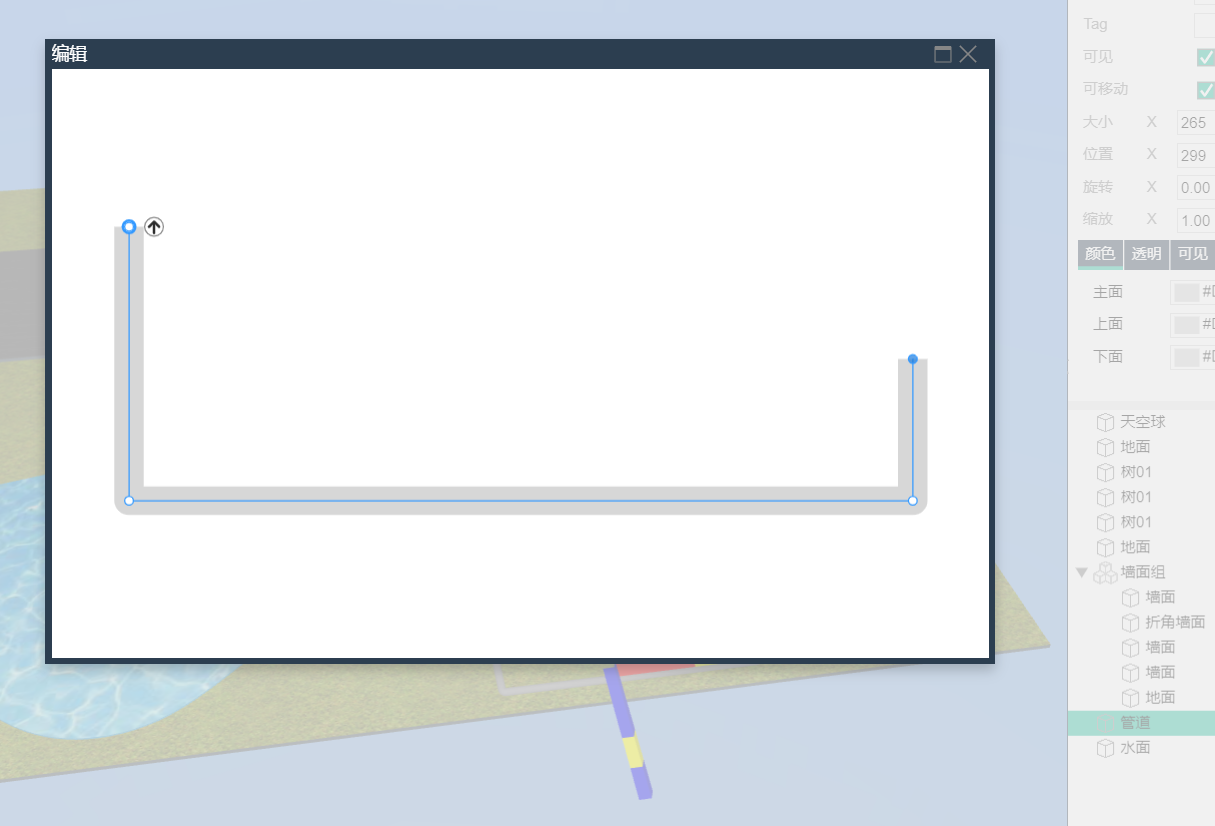

管道通过Shape编辑器，添加瞄点自由编辑形态：

拖放管道，自动弹出Shape编辑器；双击场景里面的管道图元对象，也可再次进入编辑。

水面

水面也没有固定的形态，需要在Shape编辑器中绘制

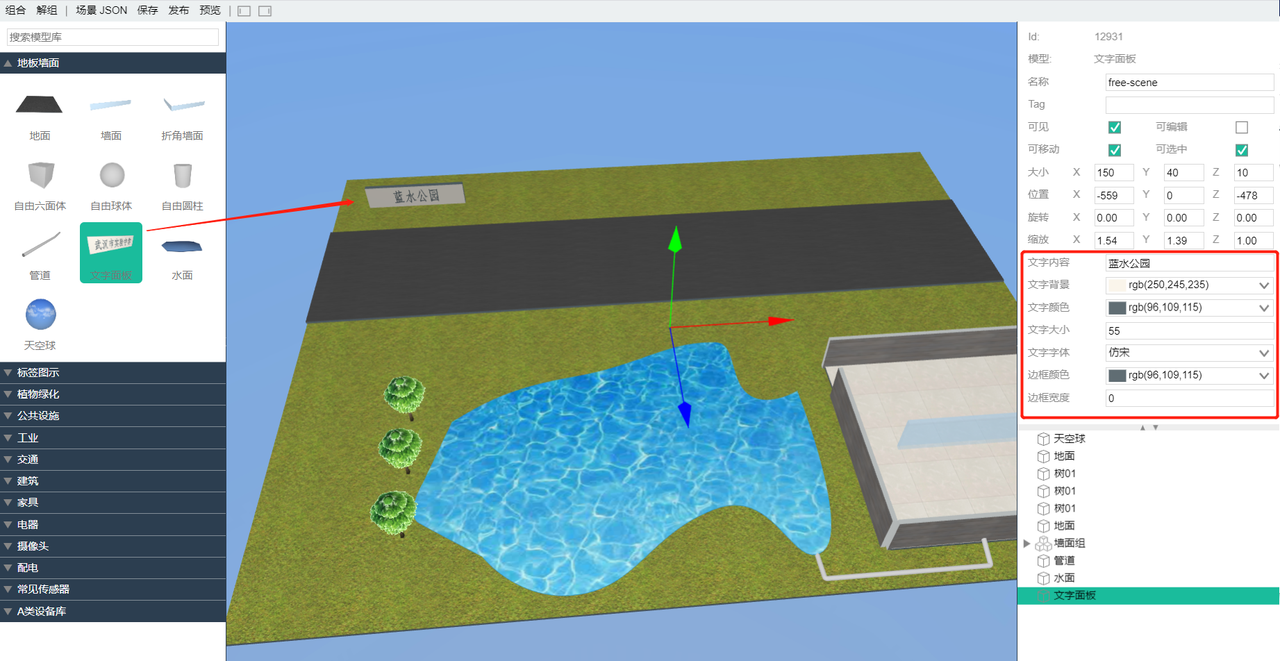

文字面板

文字面板为一面（正前）显示文字的六面体，一般用于建筑体挂牌、园区/学校名称等等。可对内容、字体、大小、背景色等进行自定义：

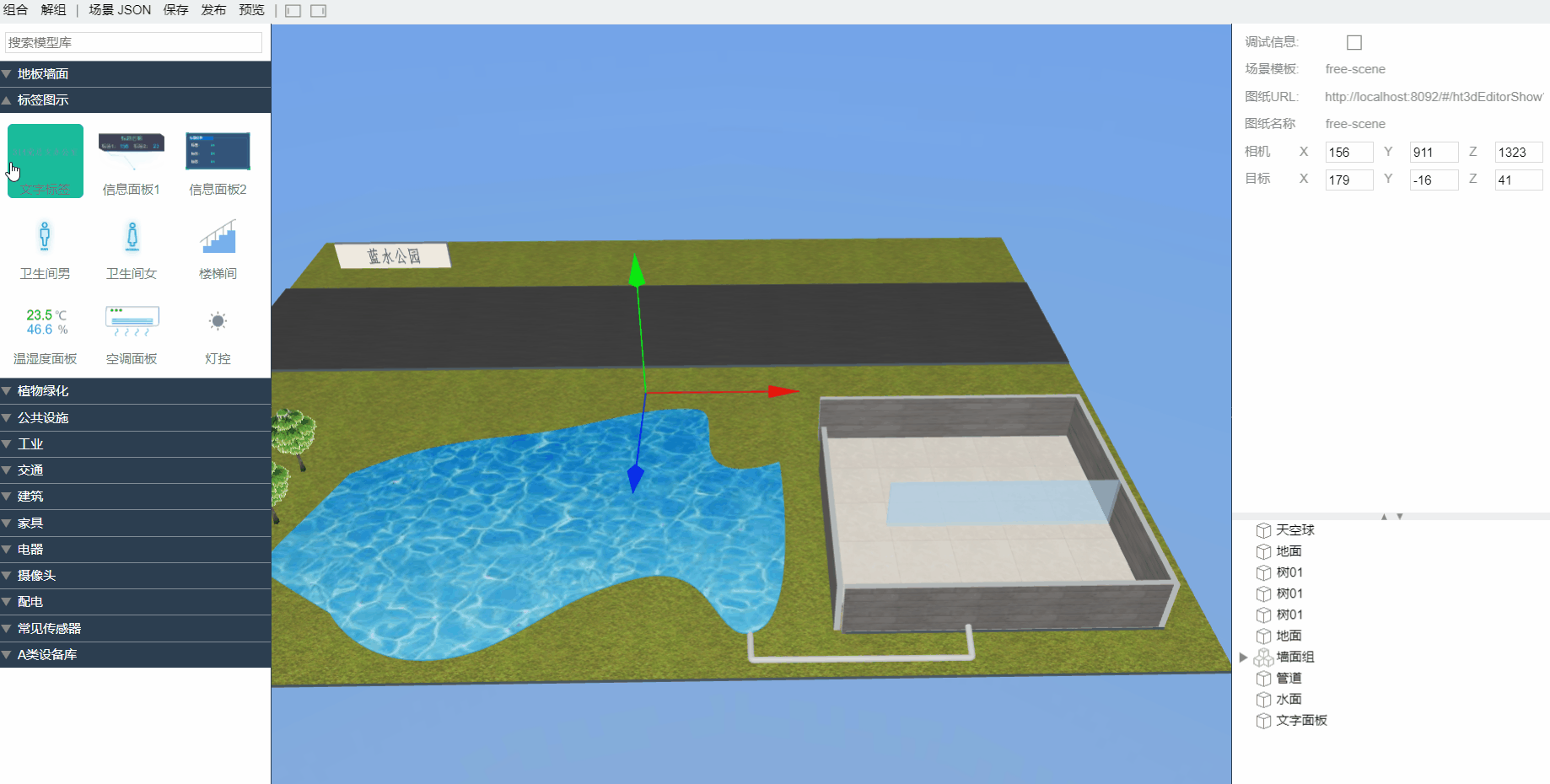

文字标签

文字标签与文字面板的区别在于标签是悬浮的，会根据视角旋转（始终跟随相机视角），适合用来做房间或者区域标签：

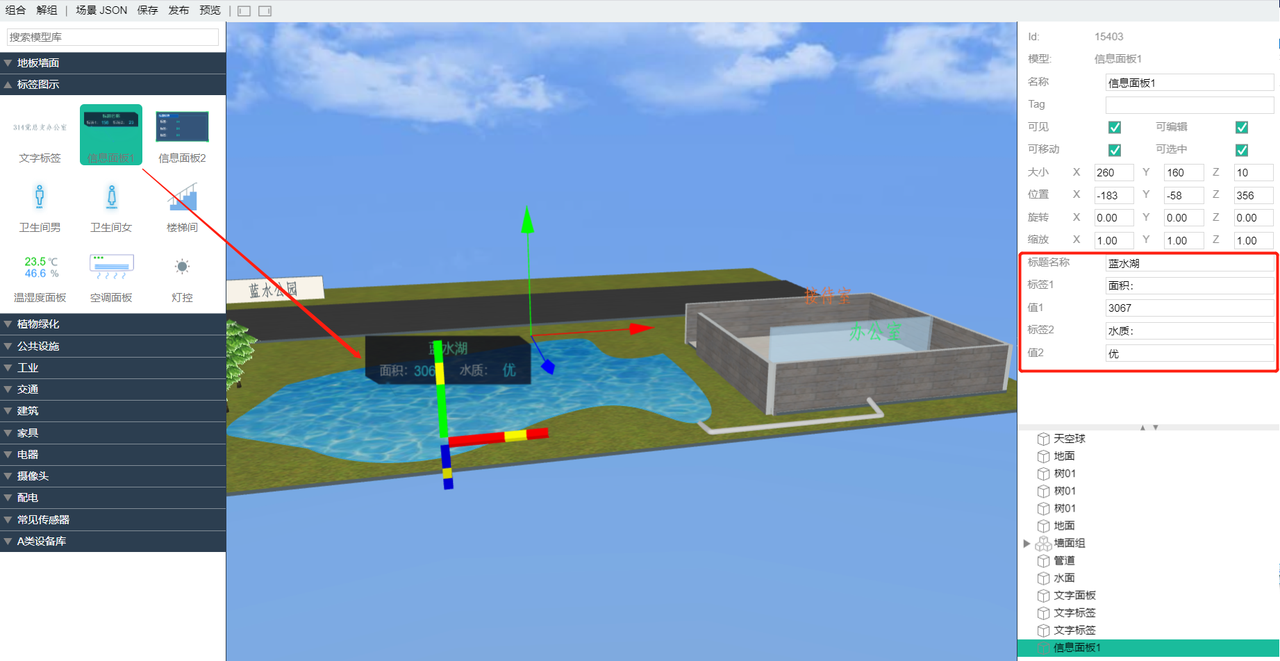

信息面板

信息面板也是一个悬浮的公告板，跟随相机视角。面板内容可以自定义：

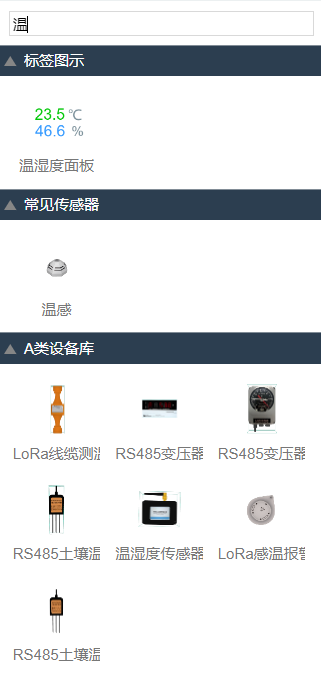

设备和传感器

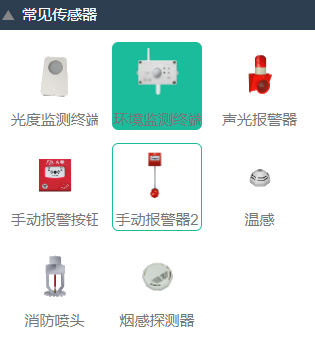

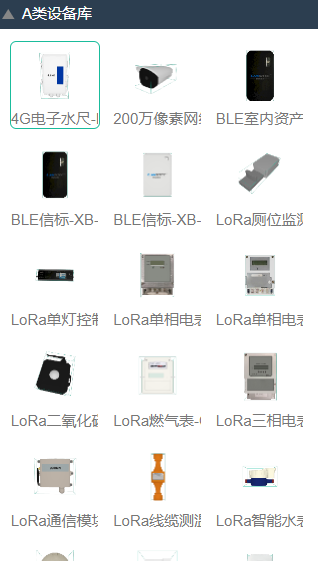

设备有两类：常见传感器（8+款）、A类设备（180+款）

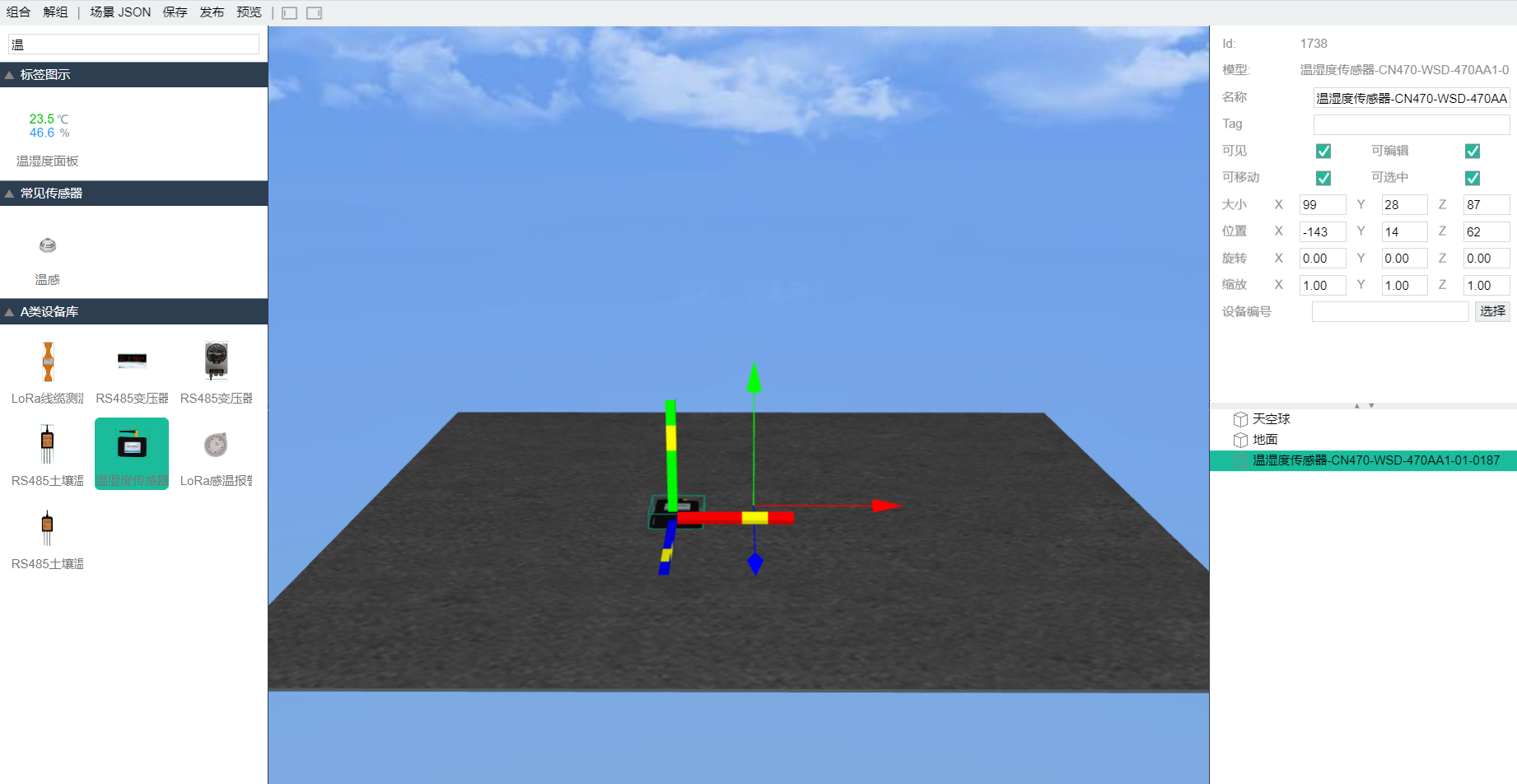

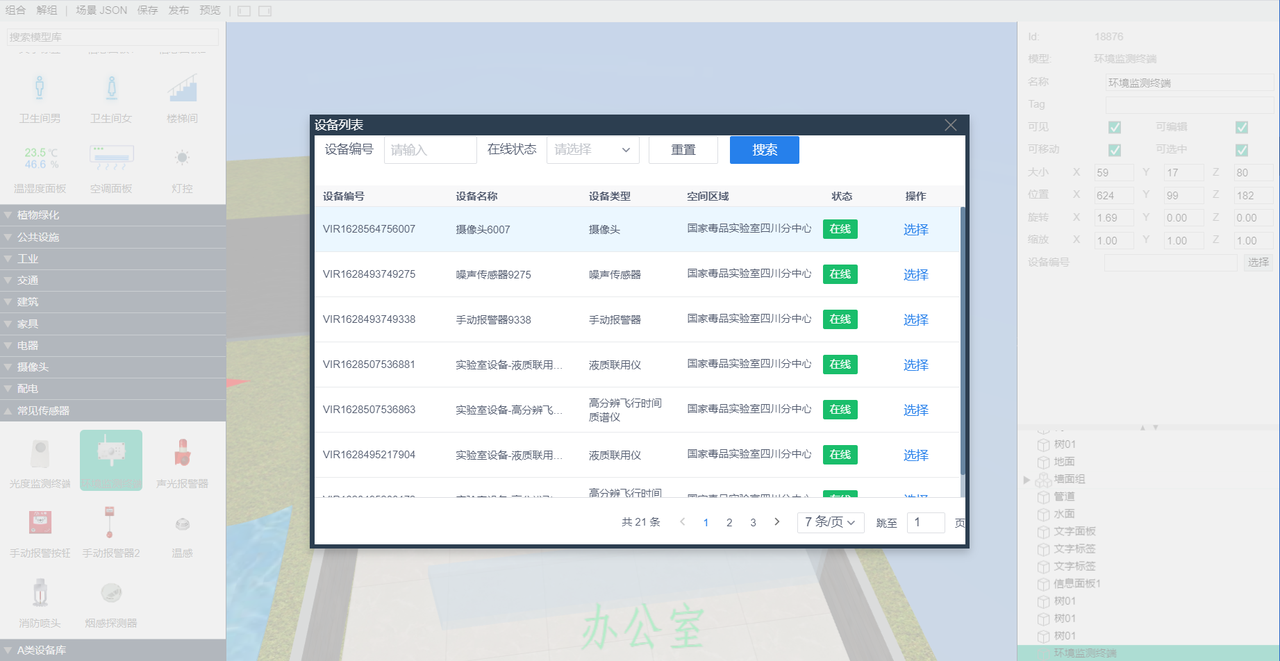

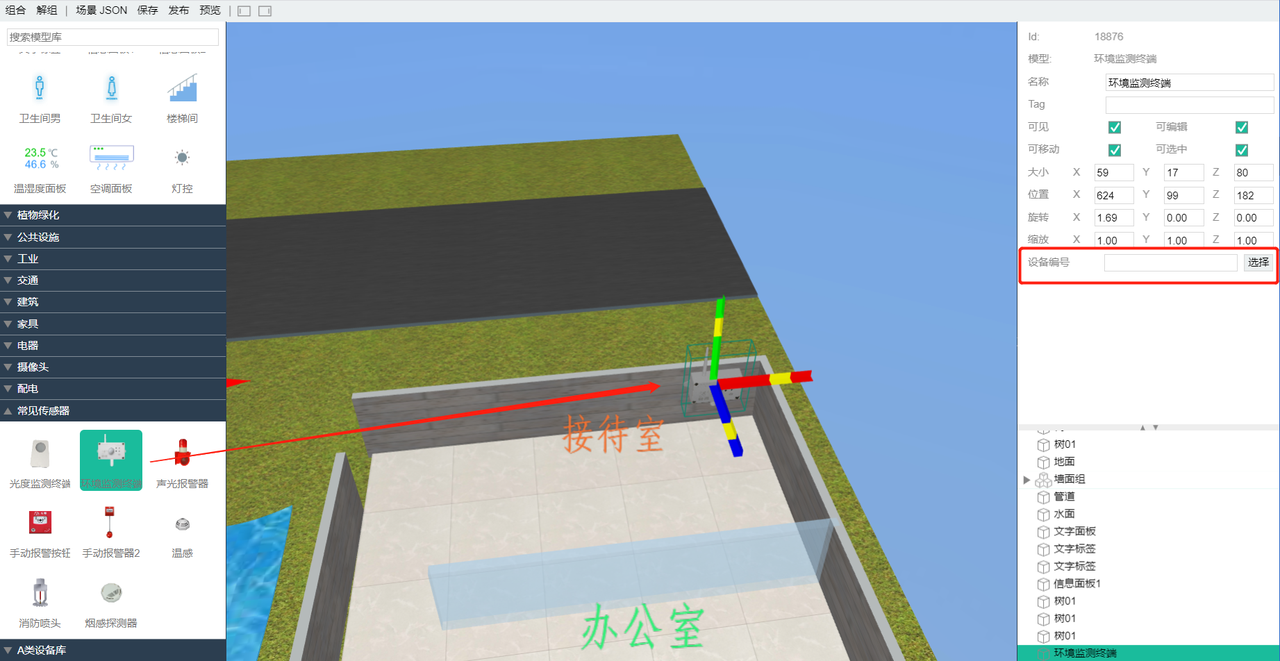

只需要为拖放的设备指定设备编号，即可与AEP中的设备相关联，数据打通：

预览和发布

预览：对处于编辑状态的图纸草稿进行展示预览 发布：将当前编辑的图纸草稿发布为正式图纸（即大屏链接看到的） 预览和发布先请先保存图纸。
